Structure ingénieuse de moule

Le produit est en réalité très simple. Une antenne est recouverte d’une couche de colle douce. La chose la plus importante dans la fabrication de ce type de moule est de savoir comment fixer les pièces en co-plastique à l’intérieur. En raison des limitations de la structure du produit, ce produit est formé sur une machine verticale, et l’antenne est placée à la main dans le moule. Comment placer l’antenne pour éviter qu’elle ne se desserre pas, la façon simple est de la presser avec quelque chose. La presser avec quoi ?Il existe un concept : lorsque les pièces en co-plastique sont insérées, il faut avancer manuellement la position de la rangée pour presser les pièces en co-plastique, ce qui fait surgir le problème. Lorsque le moule est fermé, la colonne de guidage inclinée interfère avec la position des rangées. Comment ouvrir le curseur lorsque le moule est ouvert ?

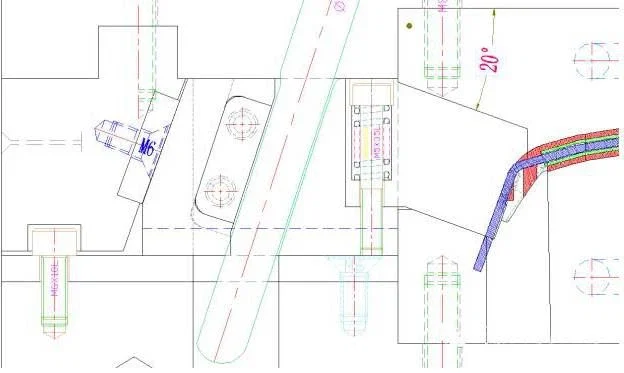

Afin que le poteau incliné ne gêne pas la position des rangs lorsque le moule est refermé, et que le poteau incliné puisse séparer la position des rangs lors de l’ouverture, le concepteur a fabriqué un petit mécanisme d’ouverture et de fermeture sur le poteau incliné et la position des rangées. Lorsque le moule est ouvert, il est déformé, et il n’y a aucune interférence lors de la fermeture (comme montré dans la figure ci-dessous)On peut voir sur la photo qu’un ensemble de machines à boucles est ajouté au siège en rangée. Lorsque le moule est ouvert, la colonne de guidage inclinée touche le plan intérieur de la machine à boucle pour séparer le coulier. Lorsque le moule est fermé, la colonne de guidage inclinée est insérée dans la pente extérieure de la machine à boucles. , forçant la machine de verrouillage à s’ouvrir des deux côtés, permettant à la colonne de guidage inclinée d’entrer dans la route. Après que la colonne de guidage inclinée est complètement entrée, la machine de verrouillage se remet à zéro sous l’action du ressort et boucle la colonne de guidage inclinée.
